Tuotteen edut
1. Materiaalin koostumus ja tiivistysmekanismi

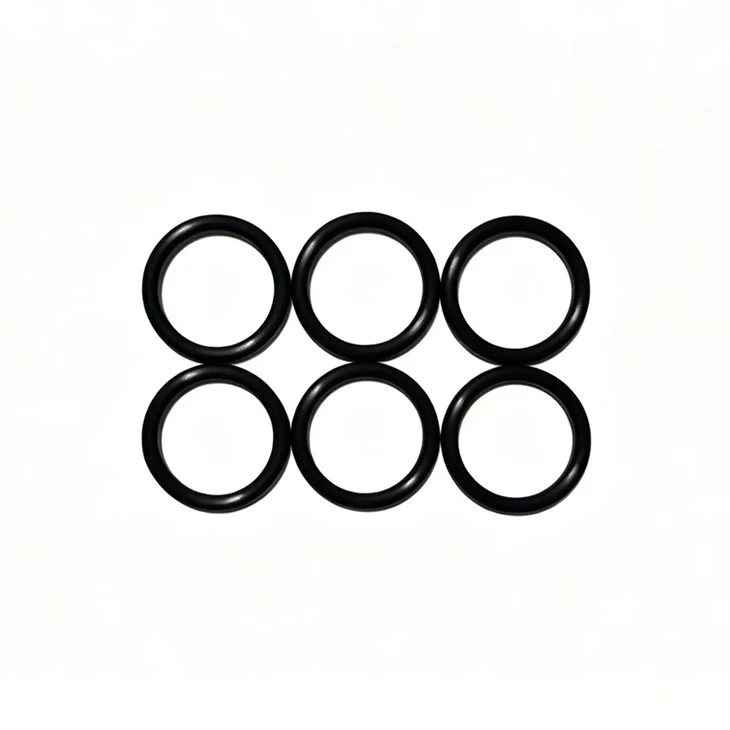

Korkean-lämpötilojen FKM O--renkaat valetaan FKM:stä, johon on sekoitettu lämpöä-kestäviä vahvistavia täyteaineita, peroksidikovetteita ja lämpöstabilisaattoreita, minkä jälkeen ne puristetaan- ja vulkanoidaan toroidisiksi elastomeereiksi, joiden poikkileikkaus on pyöreä-. Kun puristetaan rauhasessa, syntyy kosketusjännitystä; tiivistys muodostuu, kun kosketusjännitys ylittää väliaineen sisäisen paineen. Korkean-lämpötilojen koostumukset optimoivat ristisidostiheyden ja lämpöstabilisaattorijärjestelmät estämään pää-ketjun katkeamista ja ristisidoksen hajoamista, mikä viivästyttää kovettumista ja puristusjoukon kertymistä.
2. Korkean-lämpötilan suorituskyky
Tavalliset FKM-laadut toimivat jatkuvasti -45 asteesta 200 asteeseen (ASTM D2000). Erityiset korkean lämpötilan arvot saavuttavat 225 astetta jatkuvan, jaksottaisilla huipuilla 250 astetta – 300 astetta (kumulatiivinen enintään 48 tuntia). 200 asteen × 70 tunnin kuumailmavanhenemisen jälkeen vetolujuuden säilyminen suurempi tai yhtä suuri kuin 80 %, venymän kesto Suurin tai yhtä suuri kuin 70 %.
3. Korkean-lämpötilojen mediayhteensopivuus
Soveltuu mineraali-pohjaisille voiteluöljyille, hydrauliöljyille, moottoriöljyille, vaihteistoöljyille, dieselille, bensiinille ja ilmalle korkeissa lämpötiloissa. Ei kovettumista, haurastumista tai liiallista turvotusta 200 asteen öljykylvyissä. Kestää vahvoja happoja, vahvoja emäksiä, ammoniakkivettä, korkean lämpötilan -höyryä ja liuottimia. Korkean lämpötilan-laadut kestävät myös termistä hapettumista, otsonia ja UV-ikääntymistä.
4. Alhainen puristusasetus korkeissa lämpötiloissa
Vakiokovuus: Shore A 75±5 (75+ suositeltava korkeissa-lämpötiloissa). Puristussarja (200 astetta × 70h, 25 %:n pakkaus) Vähemmän tai yhtä suuri kuin 30 % (ASTM D395). 275 astetta × 70 h, pakkausasetus on pienempi tai yhtä suuri kuin 50 %. Varmistaa, että tiivistyskosketuspaine säilyy toistuvilla lämpöjaksoilla (lämmitys → jäähdytys → uudelleenlämmitys).
5. Täysi kokovalikoima ja mukauttaminen saatavilla
Poikkileikkaus-1,0–7,0 mm, ulkohalkaisija 10–450 mm. Yhteensopiva GB/T 3452.1:n ja AS568:n kanssa. Malli-pohjainen räätälöinti saatavilla ilman piirustuksia – muotin kehitys 3–5 päivää.
Tuotteen tekniset tiedot
| Parametri | Erittely |
|---|---|
| Materiaali | FKM (fluorihiili) – korkea{0}}lämpötilaluokka |
| Kovuus (Shore A) | 75±5 (75+ suositeltu; mukautettu 70–90 saatavana) |
| Vakio jatkuva lämpötila | -45 astetta ~ +200 astetta |
| Korkea{0}}lämpötilaluokka Jatkuva | Jopa +225 astetta |
| Ajoittainen huippulämpötila | 250 astetta ~ 300 astetta |
| Suositeltu puristussuhde | Staattinen aksiaalinen: 15%–30%; Staattinen radiaalinen: 20–35 %; Dynaaminen: 10–20 % |
| Max työpaine | Ilman vararengasta Vähemmän tai yhtä suuri kuin 10 MPa; vararenkaalla Suurempi tai yhtä suuri kuin 30 MPa |
| Ulkohalkaisija-alue | 10mm ~ 450mm |
| Poikki-alue | 1,0 mm ~ 7,0 mm |
| Väri | Musta (vakio), ruskea/vihreä valinnainen |
| Kompressiosarja (200 astetta × 70h) | Vähemmän tai yhtä suuri kuin 30 % (ASTM D395) |
| Kompressiosarja (275 astetta × 70h) | pienempi tai yhtä suuri kuin 50 % |
| Vetolujuus | Suurempi tai yhtä suuri kuin 16 MPa |
| Break-venymä | suurempi tai yhtä suuri kuin 150 % |
| Kuumailmavanhentaminen (200 astetta × 70h) | Vetolujuus Suurempi tai yhtä suuri kuin 80 %; Venymän säilyminen suurempi tai yhtä suuri kuin 70 % |
| Vakio | GB/T 3452.1 / AS568 / ISO 3601 / mukautettu piirustus |
| Flash Trim | 45 asteen jako, trimmaustarkkuus Vähemmän tai yhtä suuri kuin 0,1 mm |
| Pintalaatu | Sileä viimeistely, ei kuplia, halkeamia tai epäpuhtauksia |
Asennus ja käyttöMenettely
1. Asennusta edeltävä tarkastus ja puhdistus
Puhdista tiiviste ja liitospinnat nukkaamattomalla{0}}asetoniin tai alkoholiin kostutetulla liinalla poistaaksesi lastut, öljykalvot ja vanhat tiivistejäämät. Tarkista tiivisteen pohja ja seinät naarmujen, kuoppien tai purseiden varalta. Pienet viat aiheuttavat todennäköisemmin ennenaikaisen tiivisteen rikkoutumisen korkeissa lämpötiloissa.
2. Voitelu
Levitä ohut, tasainen kerros korkean -lämpötilojen voiteluainetta, joka on yhteensopiva järjestelmän väliaineen kanssa (fluorattu rasva tai korkean-lämpöinen hydrauliöljy) O--renkaan pinnalle vähentääksesi asennuksen kitkaa ja estääksesi pintavaurioita.
3. Asennusmenettely
Työnnä O--rengas vähitellen tiivisteholkkiin spiraalin avulla tai kartiomaisella asennusholkilla. Älä koskaan käytä teräviä työkaluja. Varmista, että O-rengas ei ole kiertynyt tiivisteholkkiin. Venytä O-renkaan ulkohalkaisijaa enintään 2 % sen alkuperäisestä kehästä välttääksesi pysyvän poikkileikkauksen muodonmuutoksen.
4. Puristussuhteen tarkistus
Mittaa laipan syvyys ja O{0}}renkaan poikkileikkauksen-korkeus asennuksen jälkeen- ja laske todellinen puristus. Staattiset tiivisteet: 15–30 % (aksiaaliset) tai 20–35 % (säteittäiset); dynaamiset tiivisteet: 10–20 %. Korkeissa lämpötiloissa liian alhainen puristus johtaa riittämättömään tiivistyspaineeseen lämpölaajenemisen jälkeen.
5. Korkean paineen + korkean lämpötilan yhdistelmät
For system pressures >10 MPa, asenna vararengas (PTFE tai PEEK) painepuolelle ja valvo tiukasti suulakepuristusrakoa, jotta O--rengas ei puristu korkeissa lämpötiloissa.
Usein kysytyt kysymykset
K1: Mitä eroa on korkean lämpötilan-FKM:n ja tavallisen FKM:n välillä?
-
Korkean-lämpötilojen FKM käyttää peroksidikovettelua (bisfenoli AF + BPP), jolla on suurempi silloitustiheys ja enemmän lämpöstabilisaattoreita. Vakio FKM kovettuu nopeasti yli 200 asteen jyrkän puristusjoukon kasvaessa; korkean-lämpötilojen kimmoisuus säilyy 225 asteen jatkuvassa puristusasennossa. Alle tai yhtä suuri kuin 50 % 275 asteen × 70 tunnin kulmassa. FKM:n yleinen käyttölämpötila-alue on -45 - 300 astetta.
Kysymys 2: Mikä on korkean-lämpötilojen FKM:n vikakynnys jatkuvassa korkean lämpötilan{2}}palvelussa?
-
The primary failure mode is compression set exceeding 25% of original cross-section height. When temperature exceeds the grade limit (standard grade >200°C, high-temperature grade >225°C continuous, or >275 astetta kumulatiivisesti 48 tunnin jälkeen), ristikytkentäverkko heikkenee aiheuttaen paluuhäviön, kosketusjännityksen heikkenemisen ja mahdollisen vuodon.
Q3: Mitä huippulämpötiloja FKM kestää{1}}korkean lämpötilan?
-
Vakioarvosanat: 250 astetta ajoittainen (kumulatiivisesti Alle tai yhtä suuri kuin 8 tuntia). Korkean-lämpötilojen asteet: 275 astetta ajoittainen (kumulatiivisesti Alle tai yhtä suuri kuin 48 tuntia). FKM voi saavuttaa enintään 300 astetta. Huippulämpötilan tai kumulatiivisen ajan ulkopuolella tapahtuu peruuttamatonta lämpöhajoamista, mikä aiheuttaa tiivisteen rikkoutumisen.
Q4: Mitä tietoja vaaditaan mukautettuun tarjoukseen?
-
Ilmoita mitat (poikkileikkaus-, sisähalkaisija tai ulkohalkaisija), lämpötilaluokka (vakio 200 astetta / korkea-lämpö 225 astetta / ultra-korkea 250 astetta +), Shore A-kovuus (suositus 75), suurin jatkuva lämpötila, huippulämpötila ja kesto, kosketusmateriaali ja järjestelmän paine.
